LA SECURITE DES MACHINE
Machine concernée : Vernisseuse de tôles
La problématique : Le remplacement d’un carter de transmission sur une machine de vernissage.
Ce carter sert à protéger les opérateurs d’une transmission pignons-chaine.
Ce carter est en construction mécanosoudée en acier.
Lors des opérations de maintenance, le temps de démontage de ce carter est long.
Le manipuler est dangereux et pénible compte tenu de son poids.
Le challenge: Trouver un matériau léger pour qu’un seul technicien puisse faire son démontage. Et suffisamment résistant pour permettre de multiple démontages et remontages.

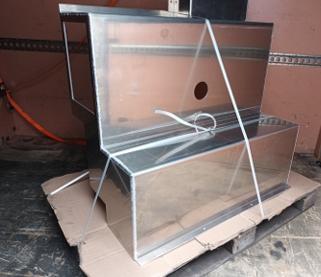

La solution choisie: On a étudié et réalisé un carter mécanosoudé en aluminium; D’un poids de 28 kg pour des dimensions: longueur: 900 mm; largeur: 580 mm et hauteur: 785 mm
Machine concernée: Vernisseuse de tôles
La problématique: Réaliser une protection physique sur le convoyeur d’amenée des tôles avant vernissage. Pour interdire l’accès des tôles en mouvement aux opérateurs. Mais conserver la possibilité d’extraire des tôles en cas de bourrage.(convoyeur à l’arrêt)
La longueur des tôles à extraire du convoyeur font 1 mètre.
Le challenge: Permettre un accès de 1300 mm
La solution choisie: On a étudié et réalisé un carter télescopique en profilés aluminium en 2 parties. En production normale; en position sortie, ce carter couvre tout le convoyeur; Il fait une longueur de 3 140 mm En cas de bourrage machine, en position rentrée, ce carter fait 1 840 mm
