PRODUIT EN ASSEMBLAGE

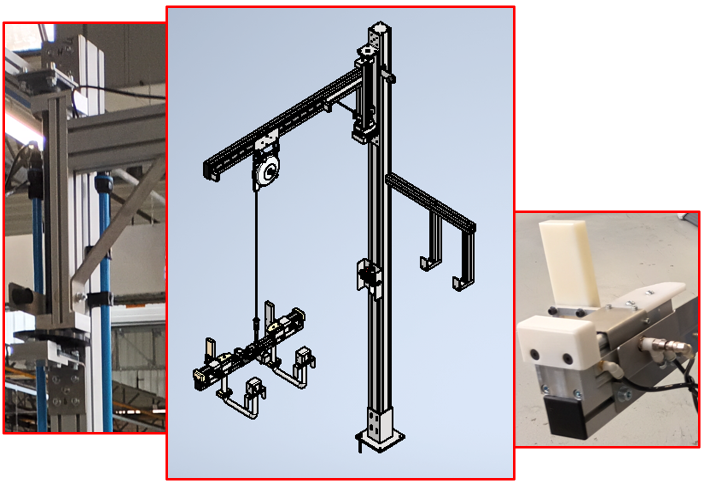

Machine concernée: Poste de pose de panneaux de chaudière. Et maintien des panneaux par vis.
La problématique: Cycle de fonctionnement initial: (1 cycle toutes les 3 minutes)
-Mise en position des 2 panneaux sur la chaudière
-Compression des joints des panneaux avec un serre-joint manuel
– Mise en position et serrage de 8 vis de maintien des panneaux
L’utilisation du serre-joint manuel cause des TMS (Troubles Musculo Squelettiques) à l’opérateur
Le challenge: Remplacer le serre-joint manuel par un système sans effort.
La solution: Un outillage de pressage des joints à 2 vérins pneumatiques. Avec commande bimanuelle. Cet outillage est relié à un équilibreur. Cet équilibreur coulisse sur un bras articulé sur une potence fixée au sol.
Machine concernée: Poste de pose de joints sur panneau de chaudière.
La problématique: Permettre à l’opérateur de poser des joints sur des panneaux de chaudière dans le temps de cycle alloué, en sécurité et dans de bonnes conditions de travail.
Le challenge: Créer une table Ergonomique qui s’adapte aux différentes morphologies des O.P.
La solution: Un poste de montage de joints avec un plateau support panneau à hauteur réglable. Avec une rotation du plateau. Avec des supports des joints.

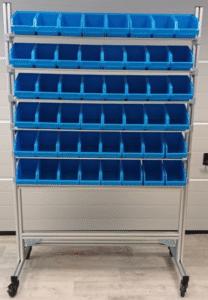

Équipement concerné: Rack mobile de rangement de pièces de quincaillerie.
La problématique:
Permettre aux mécaniciens monteur de réaliser le montage dans le temps alloué, et dans de bonnes conditions de travail.
Le challenge:
Créer un rack Ergonomique; Les différentes références de pièces doivent facilement prélevées. Le rack peut s’implanter à différents endroits dans l’atelier.
La solution:
Un rack à bacs à bec équipé de roulettes. Les bacs sont inclinés pour une amenée automatique des pièces.
Équipement concerné: Plateau tournant
La problématique: Permettre aux mécaniciens monteur de réaliser le montage dans le temps alloué, et dans de bonnes conditions de travail.
Le challenge: Créer un ensemble pour faire tourner la pièce à assembler. Avec un indexage à 8 positions.
La solution: Un plateau tournant réalisé avec 2 disques cylindriques, 1 disque à encoches et une couronne à billes. L’indexage est fait avec un doigt à ressort.
Équipement concerné: Table de montage
La problématique: Permettre à deux opérateurs de réaliser debout et face à face des travaux de montage dans le temps alloué, et dans de bonnes conditions de travail.
Le challenge: Créer une table de montage réglable en hauteur de dimensions suffisantes pour travailler à deux face à face.
La solution: Une table de montage comprenant des pieds réglables avec un plateau de 1 250 * 900 mm . Avec une hauteur moyenne du plan de travail par rapport au sol est de 1 100 mm.

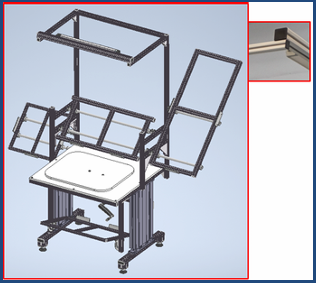

Équipement concerné: Poste de montage pour armoires électriques
La problématique: Permettre à un opérateur de réaliser debout le montage de composants électriques sur une plaque de fond dans le temps alloué, et dans de bonnes conditions de travail.
Le challenge: Créer un moyen permettant à l’opérateur de monter ou descendre la plaque de fond et de l’incliner.
Ces réglages de hauteur et d’angle de la plaque doivent se faire sans efforts.
La solution: Un poste de montage comprenant un support plaque rotatif et deux colonnes télescopiques électriques. Le verrouillage angulaire du support est réalisé avec un doigt d’indexage. Un boitier de commande permet le déplacement en hauteur de la plaque. Avec mémorisation de 3 positions
